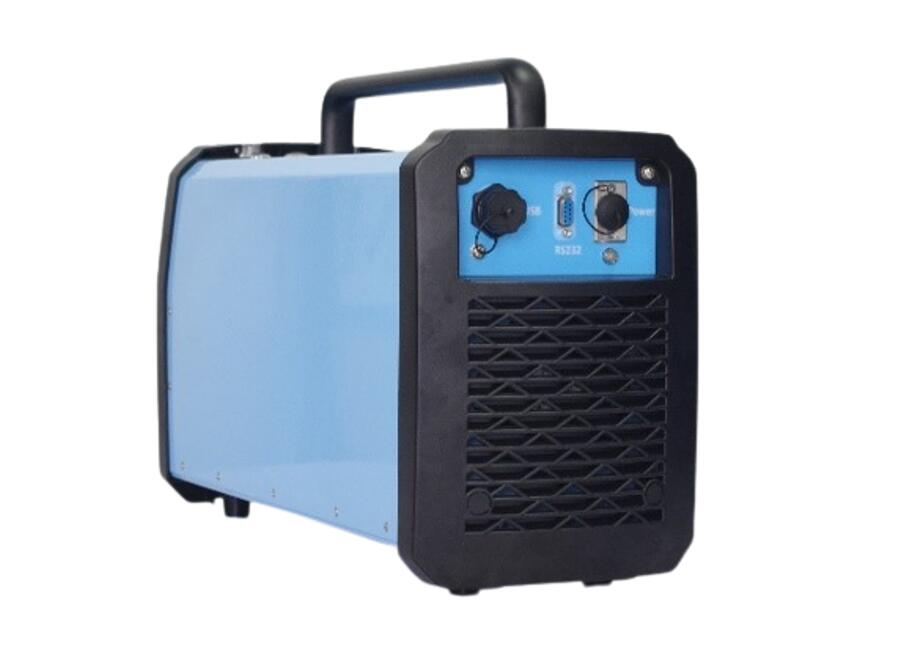

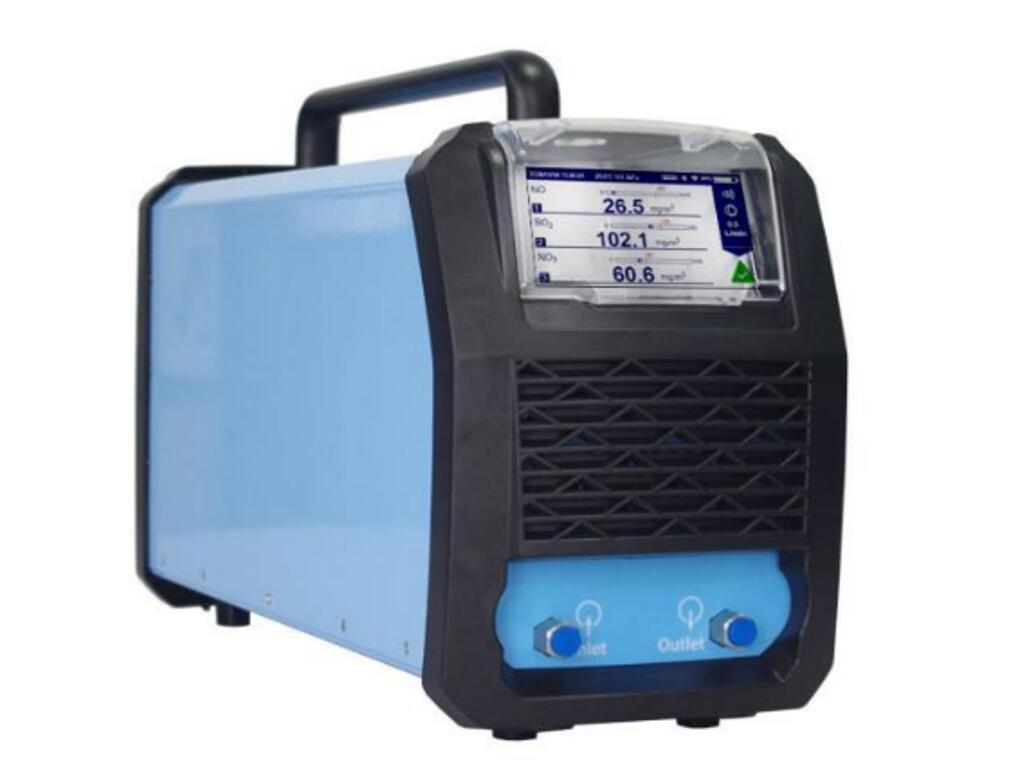

SPGAS PRO 110P型便攜式順磁氧分析儀

產品簡介：
SPGAS PRO 110P型便攜式順磁氧純度分析儀采用320*240點陣液晶顯示，儀器攜帶方便，操作簡單。采用進口長壽命機械順磁氧

（機械啞鈴式）傳感器，結合新型單片機技術研發而成的便攜式順磁氧氣純度分析儀，直接測量O2氣體的高純體積濃度，精確度高，

可靠性好。內置抽氣泵，開機自動空氣校準零點。

應用領域：
     ● 氣體純度檢測                                              ● 離心機或反應釜的進氣
    ● 化工和石化                                                  ● 制藥工業
    ● 實驗室                                                         ● 溶劑回收檢測
    ● 合成氣檢測                                                  ● 沼氣和填埋廢物氣體
    ● 烤箱或高爐的氧氣控制                                 ● 鋼廠的氧氣控制

工作原理：
 SPGAS PRO 110P型便攜式順磁氧純度分析儀利用氧氣具有順磁性這一物理性，是進行高純度氧濃度檢測的理想儀器。

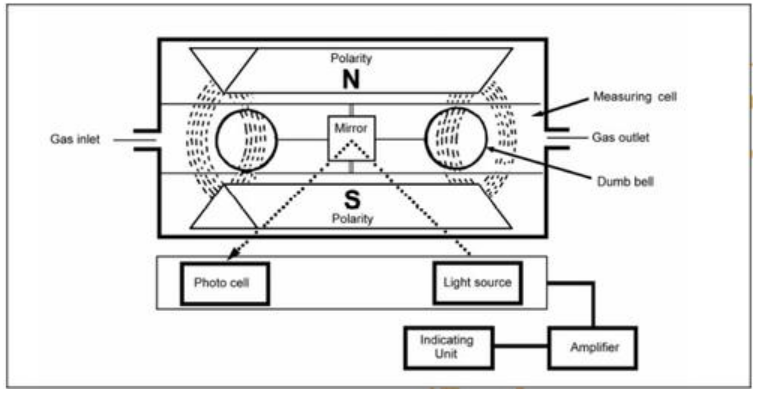

   如圖：傳感器氣室內的兩個磁性之間，安裝了連個充滿氮?dú)獾牟Ａ颍ㄋ追Q“啞鈴”），他們固定在一個可以轉動的同軸支架上。被測氣體

中的氧氣會被吸入磁場，產生對球體的作用力，從而對轉軸產生一個力矩，這個力矩大小和氧氣的含量具有線性關系。
首先，通入氮?dú)猥@得支架零點。支架中間的鏡子可以把光源反射到光電傳感器上，讀出支架的偏轉位移，傳感器將信號反饋到支架周圍的線圈。

這個反饋信號有兩個目的。

第一，當氧氣進入傳感器，對支架產生扭矩，光電傳感器將信號反饋到線圈，產生一個反饋電流，線圈在電流作用下對支架產生一個恢復原來

平衡的扭矩。反饋電流的大小與被測氣體的體積磁化率成正比，因此，通過計算，直接形成與氧氣分壓的比例關系。這樣氧氣含量就可以通過

測量反饋電流大小來精確得知。

第二，這個電磁反饋使支架更加“穩固”，因?yàn)樵黾恿斯逃蓄l率，使得支架能快速?gòu)恼饎?dòng)中恢復平穩。

優勢特點：
● 精確度優于1%滿量程
● 集成過濾，抽氣泵等為一體的設計
● 接觸氣體部件耐腐蝕
● 傳感器單元溫度控制
● 響應快速
● 長時間測量的穩定性好
● 控制單元集成強大的電子處理組件

技術參數：
產品型號：SPGAS PRO 110P
工作原理： 機械啞鈴式順磁氧技術
測量范圍： 95∽100Vol%
分  辨  率：  0.01%
測量精度：  ±0.1%
重  復  性：  ±0.1%
穩  定  性：  ±0.1% /7d
響應時間：  T90≤15s
預熱時間：  ≤45min
樣氣流量：  300±100mL/min
樣氣溫度：  0-50℃
環境溫度：  －5℃～＋50℃
環境濕度：  ≤90%RH
通訊模式：  RS232或RS485（通訊協議: Modbus RTU）
供電電源：  100～240VAC  50/60Hz  1A
外形尺寸：  500長X220寬X550高
儀器重量：  約8kg
儀器壽命：  大于五年（正常使用）
傳感器壽命：大于三年（正常使用）
精密抽氣泵：內置進口采樣泵
可  選  項：   可加裝干燥劑，可定期更換
